Понимание различий между БКК и полимидными нагревателями

И то, и другоеПДК (ПДК (FPC))А полимидные нагреватели используют проводники медной фольги и полимидную изоляцию, что делает их похожими на первый взгляд. Однако их различия в материалах, структуре, производственных процессах и прикладных программах свидетельствуют о наличии различных функциональных возможностей, адаптированных к различным потребностям. Это сообщение в блоге исследует эти различия в деталях.

1. Различия в проводниках

В рамках программы:

Материал проводника, используемый в FPC, ограниченКрасная медь,Медная фольга высокой чистоты. Этот выбор обеспечивает превосходную электрическую проводимость и надежность, критически важную для передачи сигнала в электронных устройствах.

Полимидный нагреватель:

В отличие от этого, полимидные нагреватели предлагают широкий выбор проводниковых материалов в зависимости от желаемой температуры нагрева и требований к сопротивлению. Варианты включают:Красная медь, латунь, белая медь, 304 нержавеющая сталь, железо-хромий-алюминий, никель-хромий сплав- да. Выбор материала позволяет настроить для удовлетворения конкретных потребностей в отоплении.

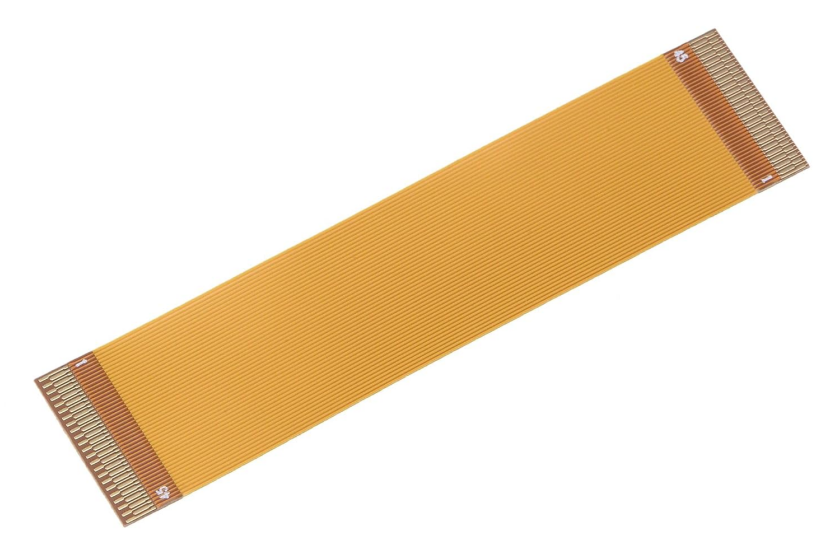

        FPC

2. Структура и производственный процесс

В рамках программы:

FPC состоит из дирижерского слоя медной фольги, зажатого между одним или несколькими слоями полимидной изоляции. В процессе производства медная фольга проходит процесс штамповки для создания сложных схем. Затем применяется защитный полимид или другой изоляционный материал для обеспечения электрической устойчивости и надежности. Основное внимание здесь уделяется созданию высокоплотной схемы для эффективной передачи сигналов в компактных пространствах.

Полимидный нагреватель:

В качестве изоляционного слоя в полимидных нагревателях используются также металлические проводники (часто медная фольга или другие высокостойкие сплавы) и полимиды. Однако основной целью производственного процесса является формирование тепловых цепей, оптимизированных для сопротивления и распределения тепла. Слой проводника обычно толще, чем в FPC, чтобы эффективно обрабатывать более высокие токи и генерировать необходимое тепло.

3. Приложения и функции

В рамках программы:

FPC в основном используется в электронных устройствах для подключения и передачи сигналов. Его гибкий дизайн позволяет замыкания сложены или изогнуты, что делает его идеальным для использования в устройствах, где пространство является премиум-класса, таких как смартфоны, ноутбуки и изношенные технологии.

Полимидный нагреватель:

Полимидные нагреватели предназначены для нагрева, генерирования тепла через электрический ток. Они широко используются в отраслях, требующих точного регулирования температуры, таких как медицинское оборудование, аэрокосмическая промышленность и промышленное оборудование. Основное внимание уделяется равномерному распределению тепла и поддержанию стабильных температур.

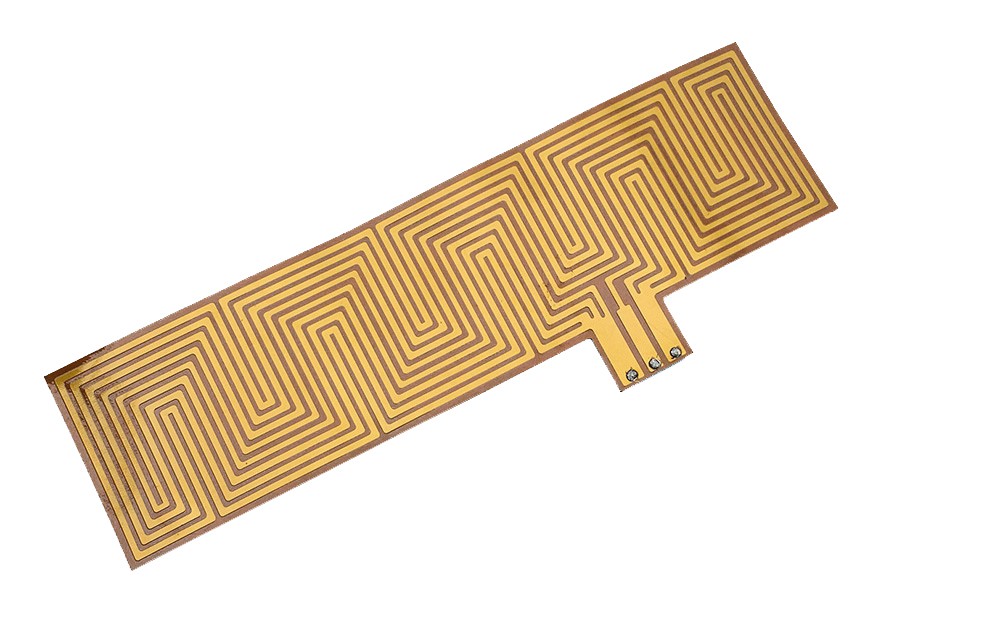

Полимидный нагреватель

4. Требования к конструкции

В рамках программы:

Клиенты, как правило, предоставляют подробные проекты (CAD/Gerber файлы) в зависимости от их функциональных потребностей. Схема может быть сложной и иметь различную ширину линии, следы, контролируемые импедансом, и многослойные схемы. Затем изготовитель БПЦ производит схему на основе этих конструкций.

Полимидный нагреватель:

Для полимидных нагревателей клиентам, как правило, необходимо указать основные параметры, такие как размеры, напряжение, мощность и сопротивление. Затем изготовитель нагревателя проектирует цепь, выбирая соответствующие материалы для проводника и обеспечивая соответствие нагревателя требуемым спецификациям.

Хотя БДФ и полимидные нагреватели имеют некоторое сходство в материалах, различия между ними являются существенными, что обусловлено их различными видами применения и требованиями к эффективности. Понимание этих различий имеет решающее значение для выбора нужной технологии для ваших конкретных потребностей, будь то для гибких схем соединения в компактных электронных устройствах или точных нагревательных решений в специализированных отраслях.
