Преимущества использования PI нагревателя и алюминиевой пластины для нагрева аккумуляторной батареи

По мере того как системы, работающие на батареях, продолжают расширяться во всех отраслях, все более важное значение приобретает эффективное управление тепловыми ресурсами. Низкие температуры окружающей среды могут снизить эффективность зарядки аккумуляторов, ограничить имеющуюся мощность и ускорить деградацию рабочих характеристик. Для поддержания аккумуляторов в оптимальном рабочем диапазоне в аккумуляторные батареи часто интегрируются решения для электрического обогрева.

Среди различных доступных технологий нагрева, полимидные (PI) нагреватели широко известны своим тонким профилем, легкой конструкцией и быстрой нагревательной реакцией. Однако в тех случаях, когда решающее значение имеет однородность температуры, сочетание нагревателя с принудительным зажиганием и алюминиевой пластинкой может значительно повысить общую эффективность нагрева.

В этой статье рассматривается, как работает PI нагреватель с алюминиевой пластиной, его основные преимущества и ограничения, и почему он стал популярным решением для управления тепловой батареей.

Что такое PI обогреватель с алюминиевой пластиной?

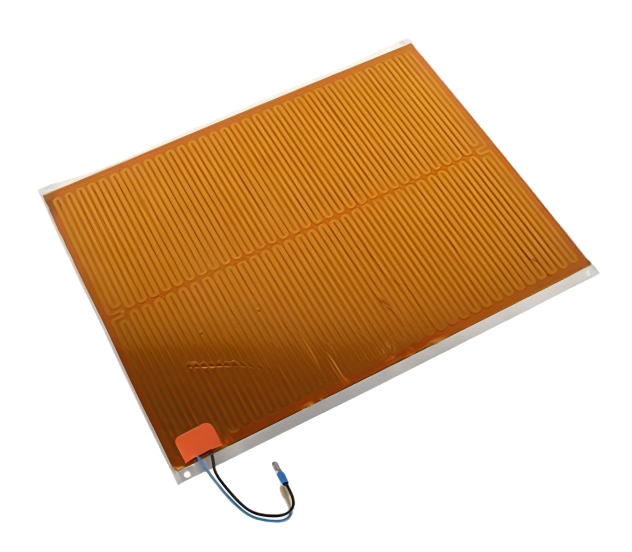

PI-нагреватель-это ультратонкий гибкий нагреватель, изготовленный из цепей сопротивления трению на полимидной пленке. Известный своей отличной термостойкостью и компактной конструкцией, PI нагреватель может быть прикреплен непосредственно к различным поверхностям для обеспечения эффективного и контролируемого нагрева.

Когда между нагревателем и аккумуляторным блоком добавляется алюминиевая пластина, она выступает в качестве теплораспределителя. Вместо того, чтобы допустить концентрацию тепла вблизи следов нагрева, алюминий распределяет тепло по большей площади, прежде чем передать его батареям.

Эта комбинация создает теплосборку, которая обеспечивает быструю реакцию PI-нагревателя, в то же время извлекая выгоду из превосходной теплораспределительной способности алюминия. Результатом является более сбалансированный и стабильный температурный профиль всего аккумуляторного блока.

Почему однородность температуры имеет значение?

Поддержание постоянной температуры во всех элементах аккумулятора имеет важное значение для достижения оптимальной производительности и долгосрочной надежности. Когда некоторые элементы работают при более высоких температурах, чем другие, поведение зарядки и разрядки может стать неравномерным. Со временем эти температурные различия могут привести к дисбалансу производительности, ускорению старения и снижению общего срока службы батареи.

Система отопления, обеспечивающая равномерное тепловое распределение, помогает обеспечить, чтобы все элементы оставались в одинаковом температурном диапазоне. Это повышает эффективность зарядки, повышает производительность системы и снижает тепловую нагрузку на отдельные элементы.

По этой причине однородность температуры зачастую столь же важна, как и общая тепловая мощность самого обогревателя.

Основные преимущества нагревателя PI с алюминиевой пластиной

Более равномерное распределение тепла

Одним из наиболее значительных преимуществ включения алюминиевой пластины является ее способность равномерно распределять тепло между аккумуляторными батареями. Алюминий обладает отличной теплопроводностью, что позволяет нагревателю PI быстро перемещаться по пластине до достижения аккумуляторов.

Без теплораспыляющего слоя температура, как правило, выше непосредственно над следами нагрева. Алюминиевая пластина минимизирует эти локализованные температурные колебания и помогает создать более стабильную тепловую среду. В результате этого аккумуляторные батареи работают в более единообразных условиях, что может повысить общую производительность системы и долговечность.

Снижение риска локального перегрева

В любой системе электрического отопления концентрированное тепло потенциально может создавать горячие точки. В этих зонах близлежащие аккумуляторные батареи могут подвергаться воздействию более высоких температур по сравнению с предполагаемыми, что увеличивает тепловое напряжение и снижает согласованность во всей упаковке.

Алюминиевая плита выступает в качестве теплового буфера, распределяя тепло над большей поверхностью и снижая пиковые температуры в отдельных местах. Это не только повышает безопасность, но и способствует более предсказуемому и контролируемому нагреванию.

Для аккумуляторных систем, где надежность является одним из главных приоритетов, снижение риска локального перегрева может быть значительным преимуществом.

Повышение термоустойчивости

Еще одним преимуществом алюминиевой пластины является ее способность к повышению термоустойчивости. Поскольку алюминий поглощает и сохраняет тепловую энергию, он помогает сглаживать колебания температуры во время работы.

Вместо того, чтобы испытывать быстрые изменения температуры, батарея нагревается более постепенно и сохраняет более стабильный температурный профиль. Такая стабильная тепловая среда может повысить точность регулирования температуры и уменьшить воздействие повторяющихся тепловых циклов на компоненты аккумуляторов.

В холодных погодных условиях повышение термоустойчивости может также способствовать более последовательной зарядке и разрядке.

Расширение структурной поддержки

Нагреватели PI должны быть гибкими и легкими, что делает их идеальными для применения с ограниченным пространством. Однако некоторые системы аккумуляторов требуют дополнительной механической прочности для поддержки установки и долгосрочной эксплуатации.

Алюминиевая пластина обеспечивает жесткую опорную структуру, которая защищает нагреватель от механических повреждений и упрощает сборку. Он также может служить в качестве монтажной поверхности внутри камеры аккумулятора, повышая общую долговечность и прочность системы отопления.

Соображения, касающиеся структуры, и компромиссы

Хотя нагреватель PI в сочетании с алюминиевой пластиной имеет много преимуществ, важно понять конструктивные компромиссы, связанные с этим подходом.

Увеличение тепловой массы

Поскольку алюминиевая пластина поглощает тепло до его передачи в батарейный блок, система требует дополнительной энергии на начальной стадии нагрева. По сравнению с автономным обогревателем с принудительным зажиганием, блок имеет большую тепловую массу, которую необходимо сначала подогреть.

Хотя это может несколько увеличить время прогрева, компромисс заключается в улучшении однородности температуры и большей термоустойчивости на протяжении всего процесса нагрева.

Более медленная первоначальная реакция на нагрев

Один только гибкий нагреватель PI может реагировать очень быстро, потому что тепло генерируется непосредственно на поверхности. Когда добавляется алюминиевая пластина, часть энергии сначала используется для нагрева самой пластины, прежде чем достичь батареи.

В результате первоначальное повышение температуры может быть более медленным. Однако, как только алюминиевая пластина достигает рабочей температуры, она помогает поддерживать более последовательную и равномерно распределенную тепловую мощность.

Важность теплоизоляции

Эффективность любой системы подогрева аккумуляторов зависит не только от нагревателя, но и от стратегии изоляции. Без надлежащей изоляции значительная часть вырабатываемого тепла может быть потеряна для окружающей среды.

Надлежащая изоляция помогает направить тепло в батарейный блок, повышает энергоэффективность и снижает потребление энергии. Во многих случаях оптимизация изоляции может оказывать такое же влияние на производительность системы, как и выбор самого обогревателя.

Ключевые факторы проектирования

При проектировании нагревателя PI с алюминиевой пластиной необходимо тщательно оценить несколько факторов для достижения желаемой производительности.

Плотность мощности нагревателя

Обогреватель должен обеспечивать достаточную мощность для повышения температуры аккумулятора в требуемые сроки, избегая при этом чрезмерного повышения температуры поверхности. Оптимальная плотность энергии зависит от таких факторов, как размер батареи, температура окружающей среды, эффективность изоляции и цели отопления.

Выбор соответствующего уровня мощности обеспечивает эффективную работу без излишнего теплового напряжения.

Толщина алюминиевой пластины

Толщина алюминиевой пластины напрямую влияет как на распределение тепла, так и на тепловую реакцию. Более толстая пластина, как правило, улучшает однородность температуры, поскольку она более эффективно распределяет тепло по поверхности. Она также обеспечивает большую жесткость структуры.

Однако увеличение толщины увеличивает вес и тепловую массу, что может замедлить реакцию нагрева. Идеальная толщина зависит от конкретного баланса между характеристиками нагрева, механическими требованиями и пространственными ограничениями.

Мониторинг и защита температуры

Надежный температурный контроль необходим для безопасности аккумуляторов. Многие системы включают температурные датчики, такие как термосторы NTC или датчики RTD, для мониторинга условий работы в режиме реального времени.

Дополнительные защитные устройства, включая термостаты или тепловые взрыватели, также могут быть интегрированы для предотвращения перегрева и обеспечения безопасной работы в аномальных условиях.

Один обогреватель с принудительным зажиганием или с алюминиевой пластиной?

Выбор между автономным PI-обогревателем и PI-обогревателем с алюминиевой пластиной в конечном счете зависит от применения и#- 39; S приоритеты.

Автономный обогреватель с принудительным зажиганием, как правило, является предпочтительным в тех случаях, когда главными целями являются быстрота нагрева, минимальный вес и максимальная гибкость. Он предлагает простое и компактное решение, которое может быть легко интегрировано в пространственно ограниченные конструкции.

С другой стороны, в тех случаях, когда однородность температуры, термостабильность и структурная поддержка имеют более важное значение, добавление алюминиевой пластины часто обеспечивает значительное преимущество в производительности. Улучшение распределения тепла помогает поддерживать более стабильную температуру аккумуляторов, уменьшать тепловые градиенты и повышать общую надежность системы.

Во многих областях применения для нагрева аккумуляторов преимущества более эффективного регулирования температуры перевешивают незначительное увеличение тепловой массы и времени прогрева.

PI-обогреватель в сочетании с алюминиевой пластиной предлагает эффективное решение для систем аккумуляторов, которые требуют стабильной, единообразной и надежной нагрева. Благодаря превосходным термоспредительным свойствам алюминия, система может значительно улучшить температурную устойчивость при снижении локального перегрева и теплового напряжения.

Хотя дополнительный алюминиевый слой привносит некоторую тепловую массу и немного замедляет первоначальную реакцию нагрева, эти компромиссы часто оправдываются улучшениями в распределении тепла, безопасности и долгосрочной надежности.

Для инженеров, ищущих надежное решение для нагрева аккумуляторов, PI-нагреватель с алюминиевой пластиной остается одним из наиболее практичных и проверенных подходов для достижения эффективного термического управления в сложных условиях эксплуатации.
